Супер усилитель на TDA7294 (печатка - печатная схема) в машине и не только (170 Ватт).

Начну с того что я сам проверил этот усилитель в очень разных условиях и после практики использования могу перечислить много плюсов и минусов усилителя.
Мне очень понравился в итоге, хотя и разочаровывал по началу. Схемы горели часто но в основном по моим недочетам, как оказалось в конце концов.
Первое что хочу сказать не пытайтесь подымать планку питания усилителя, в даташите на него tda7294.pdf написано что питание может достигать 50 Вольт на плечо двуполярного птитания, про это можете сразу забыть, если попробуете пользовать усилок в этом режиме считайте что малейшая статика и у вас больше нет усилка, если вы подключите мостовую схему такого уся, о которой пойдет речь ниже, на такое питание усилок сгорит сразу издав сипение скорее всего из одной или даже двух ТДА.
Практически все жалобы большинства юзеров усилка, что мостовая схема постоянна згорает, заключаеться в том что защита которая вроде как встроена в микруху от перенапряжения вылетает к ним на руки вместе с куском ТДА. Работают такие усилки!!!!!, только конечно не на питании 50 Вольт на плечо. Все что нужно усечь это что питание лучше не превышать 36 Вольт (кстате на 3 странице даташита в таблице написано что макс. питание 40 Вольт в отличии обещаных на первой 50:):):):):):), а лучше 27. В каждом плече вольт должно быть одинаковое колличество, так как это тоже может быть причиной сгорания моста, схема на одной микросхеме воспринимает разность Вольтажа полегче. Так же лучше проверить вольтаж после установки конденсаторов в питании, воопервых у них бывают разные емкости из-за чего плечи не равные, плюс к этому если вольтаж критичный к примеру 40 Вольт лучше еще раз провериться!!!!

• Большой недостаток, это на слух звук очень микросхеместый, я вообще в екстазе от Ламповых усилителей, люблю так же усилители на транзисторах, как по мне микросхеместый звук хуже всех, но все это не так критичо, ели не придераться, в большинстве центров стоят именно эти микрухи, или STK что еще хуже, а как для машины так лучше ТДА как по мне и не найдешь!!!
• Хорошо ловит фон, тоесть без предусилка лучше не использовать в ХИ-ФИ комплекте вашей акустики, искренне советую!! Хотя значительным плюсом в ответ фону можно назвать очень большую чувствительность входа, которая может регулироваться сопротивлениями в цепи обводки микрухи.
• Сильно грееться - соответственно выдаваемой мощности!!:):):):):):):)
• Очень маленькая, значительный плюс!!
• Очень адаптивна к питанию (если не считать перегрузок), не ловит от блока фон, работает стабильно начиная с 15 Вольт.

Ну вот вроде и все отзывы, сейчас пользую ее одну в машине, ощущение что она задыхаеться на больших мощностях, практически на сто процентов уверен что все из-за кондеров в питании по 2500мкф, вместо 10000мкф. В принципе ОЧЕНЬ ДОВОЛЕН, про мощность - действительно Вас удивит, качесвто вполне достойное, цена попросту смешная (3 доллара), я бы остановился на ней при выборе усилка. Единственный тупик в построении усилков на ее основе, что работет она в мосте только на нагрузку в 8 Ом, а если подключать четыре в мост то только на 16. Так же нельзя подключать их параллельно, но для этого есть альтернативная схемка TDA7293 TDA7293 tda7293.pdf , которая работает как раз на 4-х Омную нагрузку и в параллель можно цеплять столько сколько позволят купить деньги!!!!!!!:):):):):)(тобишь моща любая)

Вот тут архивчик обсуждения на сайте ussrhi-fi.ru, TDA7294, если почитаете и воспользуетесь многими советами хороших людей которые обсудили эту темку, успех гарантирован.(33 страницы форума) !!!!FORUM!!!!.rar

Итак немного про использование ее в машине, схема работает от дву-полярного источника питания, тоесть вот так

Так как два аккумуляторя в машине имееться не у многих :):):):) прийдеться делать преобразователь напряжения, к счастью есть уже одна замечательная статья творца которой пользуються уже поколения, которая не требует объяснения и рассказывает нам сразу и о том как сделать преобразователь напряжения (тобишь делаем из одного постоянного 12 Вольтового два по 36 Вольт), и сам усилок
Как это было у меня я напишу немного поздже!! как говориться еще статей!!!!!

Сам я сделал уже наверно с десяток таких усилков, но так как я безолаберный, не пытался как то адаптировать этот процесс, поэтому пользую до сих пор слегка переделанную мной печатку с Мастер Кита, которую я переделал так что бы дорожки не сливались даже при самом небрежном перенесении.

Статей по TDA7294 просто море к примеру такие вот:
http://radiolub.chat.ru/Shems/Shems2/tda7294.htm
http://radiolub.chat.ru/Shems3/pr7294.htm
http://www.schematic.narod.ru/Audio/semi/Amp/tda7294.htm
http://www.schematic.narod.ru/a_index.htm
http://www.masterkit.ru/main/set.php?num=540

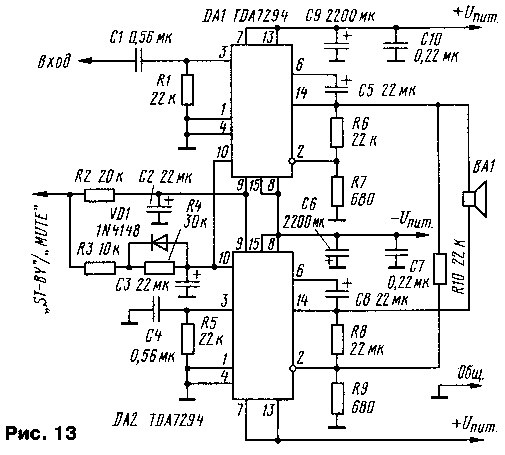

уже с печатками, схемами и рассказами, вот только мостовых схем намного менше, но есть вот такой сайтик http://www.sblive.narod.ru/I_LOVE_75GDN/I_LOVE_75GDN.htm

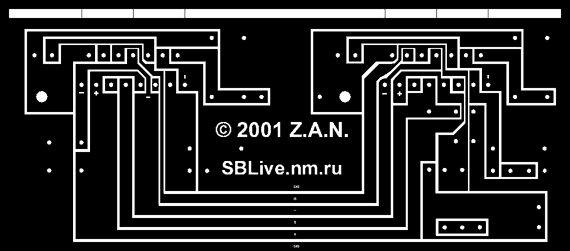

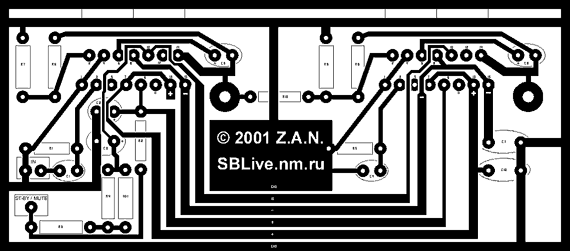

Обязательно туда нужно зайти, с такими вот печатками и распайками для мостовой схемы, нажав на картинку качайте файлики.

Помоему печатка просто супер, только вот для моей безолаберности не подходит поэтому я буду переделывать и опять выложу свой бред.Немного о том как сделать печатку можете посмотреть вот тута , опять моя статья для разгельдяев.

Поверьте мне на слово с этими микрухами проблем у вас не будет, если сделаете все правильно, я практически уверен что вам понравиться.Расхожие схемы услителей в инете на такие микрухи LM3886 (сам не пробовал но отзывов про нее хороших еще больще чем про ТДА, лично я сделал свой выбор и ничего незаурядного в лм-ке не вижу, не кажеться мне что она круче, тянет только ее купить так как она имеет много последовательно параллельных схем) и еще часто встречал STK4050V (отзывово хороших очень мало, но лично мне паопадалось тьма тьмуща центров с этой микрухой внутри, с сабами, у меня глаза были по пять копеек от впечатлений, опять таки я думаю загвоздка вся в том что на первой странице питание написано +/- 95, а рекомендед на второй стр +/- 66 Вольт, у всех эта микруха горит, не жмите на вольтаж!!!!!!)

Вообщем я думаю вы уже сделали свой выбор...............Если нет я все равно вас переубежу когда сделаю еще кучу статей по этим темам, сайт только вышел ждите обновлений!!!!
