Активный автосабвуфер на основе отечественного динамика 75ГДН.

Низкочастотная отечественная головка 75ГДН зарекомендовала себя за многие годы как отменная низкочастотная головка (на них основаны легендарные колонки S-90).
На основе этой головки был собран данный сабвуфер.

После замеров параметров, было выбрано оформление ЗЯ (закрытый ящик). Объем акустического оформления был принят 45 литров. Под ФИ головка требует объем в 90 литров что не рационально для авто.
В выбранном оформлении спад частотной характеристики зафиксирован на 45 Гц.

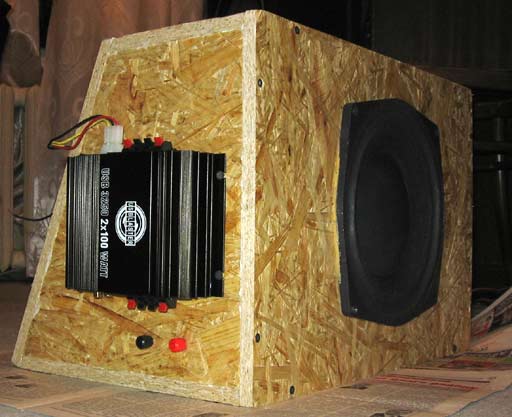

Корпус выполнен из ОСБ (OSB) толщиной 1,5 см. Конструкция собрана на саморезах (самолрезы заподлецо),на клее жидкие гвозди. Все швы для герметищации аккустического оформления обработаны герметиком.

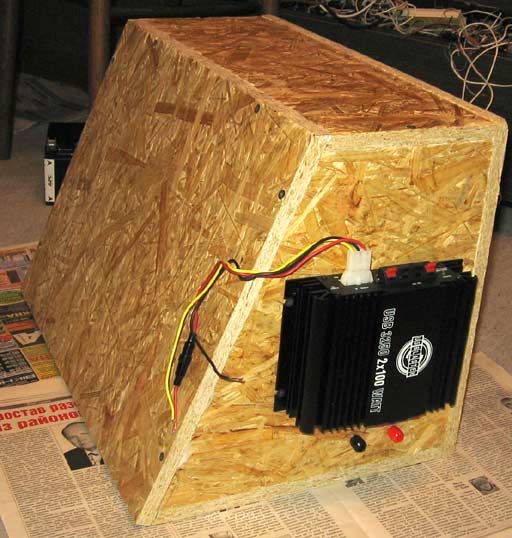

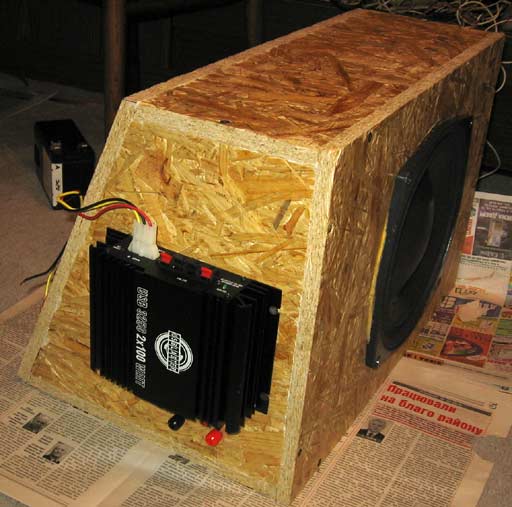

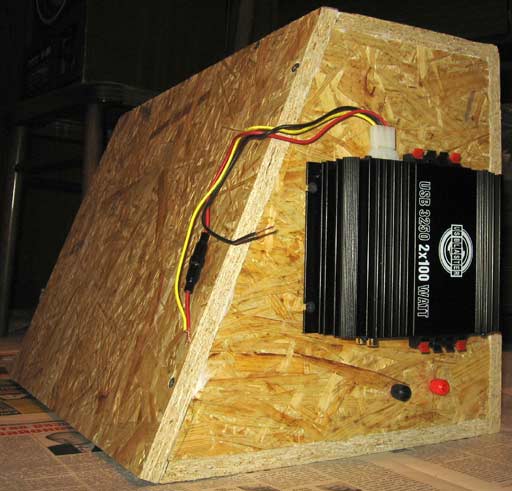

Задняя стенка сделана наклонной, для рационального размещения сабвуфера под стенкой задних сидений в багажнике авто.

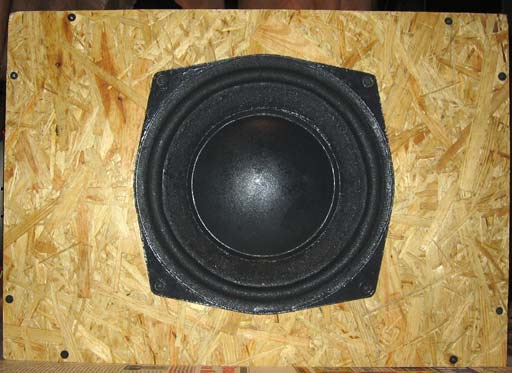

низкочастотная головка (параметры):

диаметр - 8" (20 см)
ход диффузора - 14 мм
сопротивление - 4 Ома
номинальная мощность - 50 Ватт
пиковая мощность - 75 Ватт

усилитель (параметры):

- основан на микросхеме TDA1562Q
- усилитель класса Н
- номинальная мощность 30 Ватт
- Пиковая кратковременная мощность 70 Ватт
- наличие ремоут
- потребление из сети авто при пиковой мощности до 5 ампер







Габариты готового изделия:

- высота 346 мм
- ширина 500 мм
- длинна нижней стенки 335мм
- длинна верхней стенки 185 мм

Что я могу сказать о своих впечатлениях и рекомендациях.

Сабвуфер создает впечатление достаточно мощного и качественного устройства.
Рекомендуеться для прослушивания музыки стиля, R`N`B, D`N`B.
Pекомендую использовать для прослушивания DNB ( данный сабвуфер сможет раскачать ваши волосы на голове, и промассажировать вас сидением :) ), Rock (делает акцент на басс-бочке, лажает на мид басовых барабанах, отдает стуком) все это на любителя.
Очень советую всем вне зависимости от приоритетов подъехать и послушать. Сабвуфер меня приятно впечатлил. Очень понравились размеры и хорошое звукововое давление.
