Рассчет рупорного сабвуфера - программа HORNRESP (Horn Loudspeaker Response Analysis Program)

программа HORNRESP (Horn Loudspeaker Response Analysis Program) VERSION 8.40 сайт производителя: http://diy.cowanaudio.com/hornsubjr.html


  Конструкция данного сабвуфера, имеет наверно наименьшею популярность из-за своей сложности. Однако при всем при этом данный сабвуфер имеет самое большое звуковое давление среди всех аккустических оформлений низкочастотных звуковых головок (ЗЯ-закрытый ящик, ФИ - фазоинвертер, Банд-пасс разных порядков).

  Данное оформление является аналогией сабвуферов с полосовыми свойствами частотной характеристики, такими как банд-пасс, однако как говорилось выше сабвуферы типа рупор имеют значительно более высокое звуковое давление, и при всем при этом порой более маленькие размеры. Значительный плюс такого оформления что параметры динамика зачастую не значительно влияют на итоговую частотную характеристику.

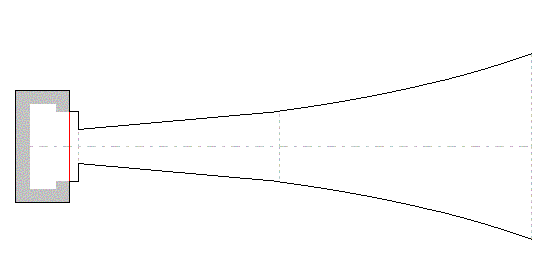

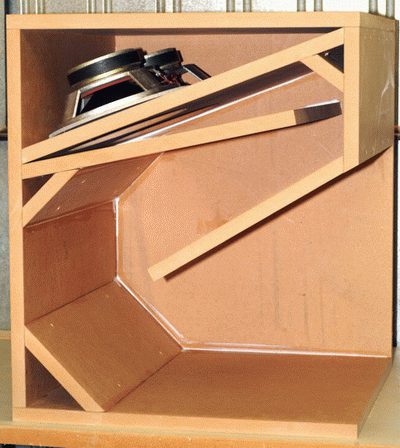

  Как мы видим на фото, всем известная система рупор имеет простую конструкцию....
Вследствии того что в идеале строить такую систему не целесообразно по ряду причин, в часности и не рациональное использование площадей и объемов.



  Вследствии этого рупор делится на сегменты и сворачивается посегментно так как мы видели вначале стетьи.

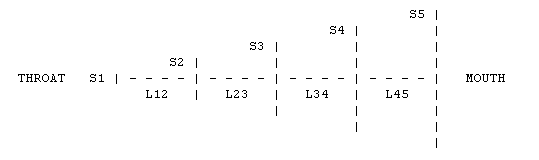

  Задаются длинны (L12 L23) и площади окна (S1 S2)

  В рассчете такого сабвуфера нам поможет программа HORNRESP (Horn Loudspeaker Response Analysis Program) VERSION 8.40

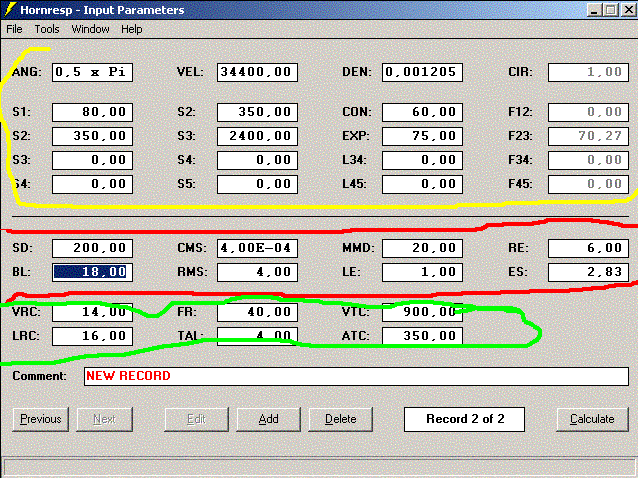

  Програииа имеет вид (на первый взнляд ужасающе - все єти параметры нам нужжно ввести)



  Итак первый основной сегмент у нас помечен красным цветом.

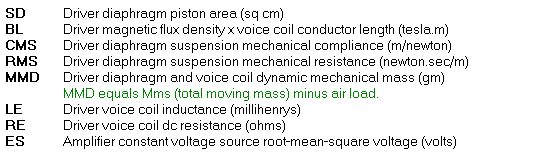

  Тут задаются всем известные параметры Тиеля Смола (TS параметры)



ну тут вроде как ясно.....их можна взять из JBL SpeakerShop, или BassBox он рассчитывает дополнительные параметры из основных TS параметров.

  Разьяснения наверно требуют лишь
  ES - напряжение подводимое на динамик (просто мощность в вольтах ) - 2.83 это как правило 1 вт на 8ом (чтоб СПЛ мерил при определённой мощности)

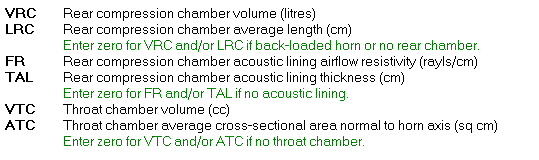

  Далее идут параметры из зеленого поля

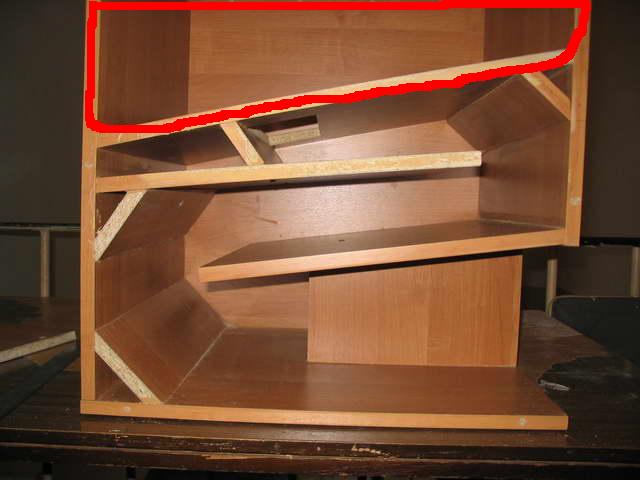

  VRC - это задний объем камеры...ЗЯ который ЗА ДИНАМИКОМ
  LRC - длинна камеры... при не правильной длинне звучать бедт не так...поэтому ее и указываем что б не ругался ??? (однако на АЧХ не влияет)
  FR и TAL - заполнение синтепоном но ПОЧЕМУТО на АЧХ не влияет ... (слшком мало влияние для полосового офрмления +-1 дб
  VTC - объём предрупорной камеры которая перед диффузором
  ATC - тоже не влияет (можно ноль)

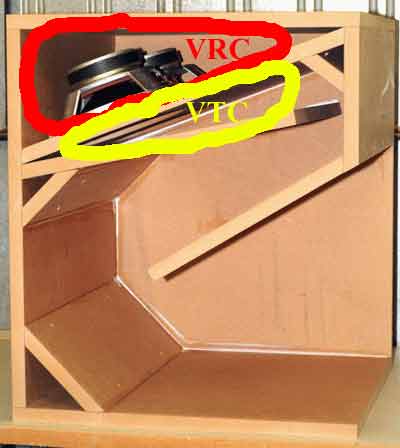

  Для того что было понятно что такое VTC (предрупорная камера перед диффузором) возьмем другую картинку....на ней...объем это расстояние от диффузора до прорези фактически онка - которое пропускает воздух непосредственно в рупор.



  Осталось послдеднее поле єто желтое
  Тут остается наше творчество...мы можем меняя параметры достичь той АЧХ \ которая нас устраивает.

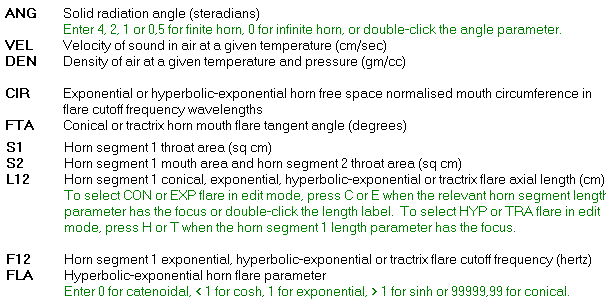

  ANG VEL и DEN CIR - не трогаем єто угол замера ачх, скорость и плотность воздуха
  S-ки и L-ки надо самому придумывать, как говорилось выше это длинны и площади окна сегмента
  Тут требуются некоторые объяснения.
  Первое окно (S1) гдето 20-40% от площади диффузора (обычно вроде около 20-25)

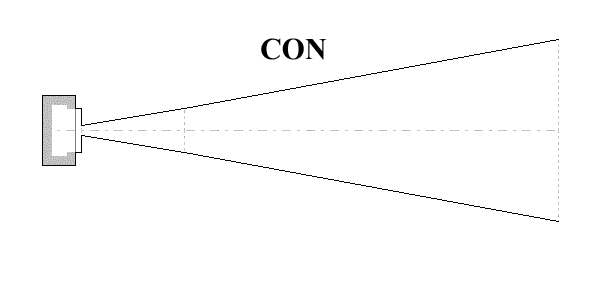

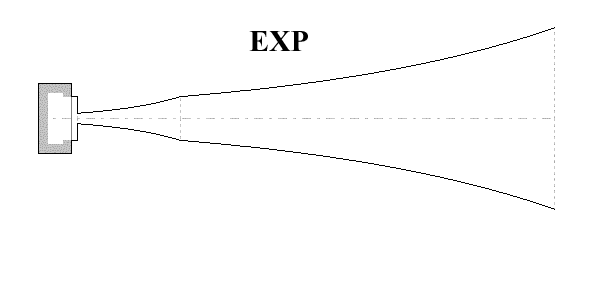

  Так же надо заметит, при вводе L-ок (нажимая на L34 к примеру можно изменить вид измерения на CON и EXP)





  Ну я думаю разницу вы поняли, если что направление дал... можете експерементировать смотреть на графики и схемы и делать выводы
  F-ки это частоты среза каждого сегмента сабвуфера, программа расчитывает их сама...

  НА ЭТОМ ВСЕ
  Дальше експерементируйте сами...нажимайте кнопку калькулейт и вперед :)
