Печатная плата своими руками плату утюжно - лазерным способом!!!

Все до смеха просто, я до сих пор жалею что этот способ освоил совсем недавно. Были некоторые ошибки при первых шагах поэтому решил написать об этом еще раз, что бы другие не накалывались.

Воопервых о том что нам нужно для того что бы вытравить (травление) печатную плату своими руками.

1. Текстолит (односторонний или двухсторонний)

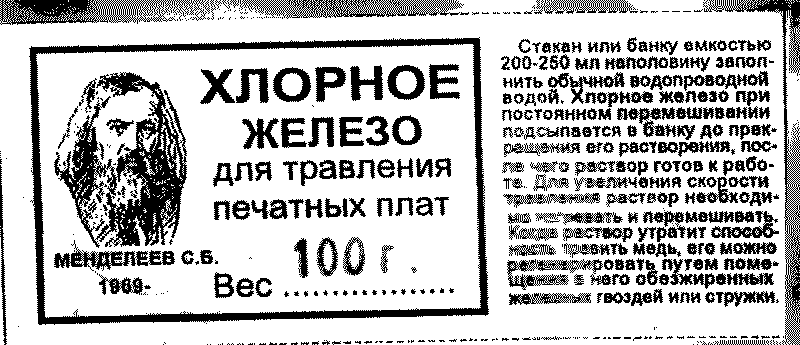

2. Хлорное железо (см. картинку ниже) - такой рыженький порошочек
3. Жидкость для перевода (НЕ ОБЯЗАТЕЛЬНО)
4. Лазерный принтер с разрешением печатать на нем на бумагу с покрытием (некоторые портяться при печати на такой бумаге:)
5. Рисунок печатки
6. Утюг - желательно старый
7. Маркер, замазка либо тушь
8. Много ваты и растворитель
9. Наждачечка (с мелким зерном)

Ну пожалуй хватит!!

Теперь о самом процессе.

Бермь текстолит, и наждачечкой палируем его пока он не заблестит, беремь ваточку, мокаем в растворитель и хорошенечко отчишиваем поверхность. Вот и все первый этап пройден, текстолит готов к травке (травлению).

Теперь самое интересное, печатаем схему печатки на бумагу, НИ В КОЕМ СЛУЧАЕ НЕ ЗАБЫТЬ ОТЗЕРКАЛИТЬ ПЕЧАТНУЮ ПЛАТУ ПРИ ПЕЧАТИ, так как когда она переведеться на текстолит она опять отзеркалиться, так же обязательно прочитать в каком виде она напичатана в исхъодниках, там откуда вы ее берете. Печатаем не просто на бумагу, а берем бумагу такой структуры как в журнале PLAYBOY или STEREO & VIDEo, наверно все знают эти журнальчики!:):):):)

Тут мы сталкнулись с двумя основными ошибками, теперь еще парочку.

Переносим картинку с журнального листа на текстолит, многие предлагают для этого еще раз смазать поверхность текстолита расстворителем, НЕ ДЕЛАЙТЕ ЭТОГО НИ В КОЕМ СЛУЧАЕ, лично мой совет, переводиться картинка не намного легче, зато размазываеться практически всегда. Попросту крепим к текстолиту картинку печатки, ясно что той стороной на которую напечатал принтер схему печатки, при этом если крепим скочем, нужно что бы он не попал на лицевую сторону текстолита так как там где он оставит свой клей плата не протравиться, если плата двухсторонняя, прийдеться помучиться!!!!

Теперь берем утюг и греем его до хорошей температуры, орошей это значит что если мы на него плюнем он зашипит:):):), больше не меньше, говорят что если температура будет сильно высокой дорожки растекуться, сколько я не старался превысить температуру у меня так и не вышло что то размазать, но чем выше температура тем лучше картинка переводиться.

Для перевода так же существует масса жидкостей, однако использовать их я не решился из-за их дороговизны, те платы которые я изготавливаю, того не стоят.

Значит утюгом гладим наш текстоилт покрытый вырезкой из жернала до тех пор пока картинка с журнала не переведеться на текстолит, как узнать когда готово, а НИКАК. Просто опять таки - много не мало, я делал так, просто начинаем отклеивать край листика если в том месте где напечатал принтер бумажка приклеелась как клеем и когда мы тянем рисунок остаеться на текстолите а на бумажке практически чисто результат достигнут!!

Не забудьте позаботиться о своем утюге, если он новый то гладьте через слой чистой бумаги что бы не загрязнить его поверхность!!

После переноса, бумагу в статьях инета предлагают снимать вот так: положить печатку на поверхность воды налитую в какой то емкомсти и ждать пока она сама отклеиться), я же попросту снимаб под водичкой, результат вполне удовлетворительный если переелось нормально!!

Если в дорожках образолвались пробелы, мелкие точки или вообще разрывы, можно воспользоваться концелярксой замазкой, несмывающимся маркером или тушью для их замазывания!!

Ну вот мы и перевели рисунок - обычно это вызывает первый екстаз:):):)

Теперь берем воду, лучше всего в широкую и низкую емкость и разбавляем в ней ХЛОРНОЕ ЖЕЛЕЗО , пока вода не станет коричнево-рыжего цвета(РАСТВОРЯТЬ ТОЛЬКО ЖЕЛЕЗО В ВОДЕ, А НЕ ВОДУ ЛИТЬ НА ПОРОШОК, ГОВОРЯТ ОЧЕНЬ ПЛОХО ЗАКАНЧИВАЕТЬСЯ!!!). Воду надо держать где то 40 градусов температурой и по возможности помешовать (это не всегда возможно поэтому можно и не мешать).

Теперь берем печатку и ложим ее на поврхность воды, ТАК ЧТО БЫ ОНА ПЛАВАЛА НА ПОВЕРХНОСТИ, если мы ее положим на дно лицевой стороной она не протравиться там гдке будет касаться дна, а если лицевой стороной вверх, будет травиться не реально долго. Оставляем часа на четыре и платка протравлена (травление закончено), берем текстолит, моем под водичкой, чистим растворителем на ватке дорожки от чернил.

Вот и все, теперь можно взять дрель с тоненьким сверлом, наделать дырочек, припаять все детали покрыть к примеру ЛАКОМ и все!!!!
